一、 【用途 Application】：

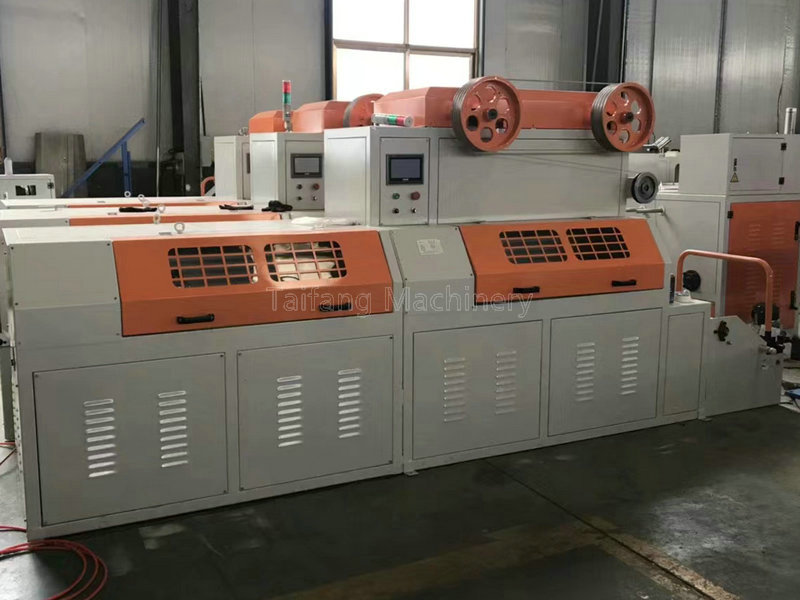

本機為臥式雙層繞包機，將包帶(云母帶、棉紙帶、鋁箔、聚酯薄膜等)通過轉盤旋轉，繞包在芯線上,具有兩個、三個繞包頭。主要用于電線、力纜、控纜、光纜等的絕緣芯線繞包。
二、 【技術特點 Technique Feature】：
1．繞包材料可用于塔盤式包帶，換帶不停機。
2. 包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
4．收線張力采用磁粉張力收線，從滿盤到空盤保持恒張力,不須人工調整
三、 【技術參數 Technique specifications】：
| 機器型號 | TF-630或800型臥式雙層高速繞包機 |
| 適用線徑 | φ0.6mm-φ15mm |
| 繞包層數 | 兩個同心式繞包 |
| 繞包型式 | 片裝或新型軸裝塔盤式 |
| 帶盤外徑 | 外徑φ250-350mm；內孔φ52-76mm |
| 包帶張力 | 磁粉或伺服張力自動調節 |
| 放線盤徑 | φ630-800mm |
| 收線盤徑 | φ630-800mm |
| 引取輪徑 | Φ320mm |
| 繞包功率 | 二臺1.5KW交流電機 |
| 引取功率 | 1.5KW減速電機 |
| 包帶轉速 | 1500-3000轉/分 |
| 收線裝置 | 磁粉張力收線 |
| 控制方式 | 傳統控制或PLC電腦控制 |
